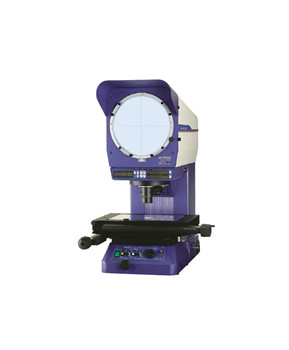

日本mitutoyo三豐投影儀PJ-H30A1010B303-712所有型號產品均配備高能見度的數字顯示器可以進行XY和角度讀數。......
品牌：日本三豐
價格：根據配置詳細報價
13889943666
| 商品名稱 |
日本三豐投影儀 |
| 型號 | PJ-H30A1010B |
| 測量范圍 | 100*100mm |
| 分辨率 | 0.001mm |
| 供 應 商 | 佛山市精測計量儀器設備有限公司 |
• ø306mm 屏幕能使正像更加清晰可見。
• 與簡單的XY 和角度讀數相比，新開發的透射照明光學系統為所有類型的投影透鏡提高了平均60% 的照明度。
• 所有型號產品均配備高能見度的數字顯示器可以進行XY和角度讀數。
• 使用具有等焦3- 鏡頭卡扣式旋轉盤。
• 使用升降立柱機械結構。
• XY 手柄內的快速釋放控制能使工作臺進給在粗調和微調之間切換。
• 所有型號均為帶光柵尺的高精度工作臺。
• 所有尺寸工作臺在X 和Y 軸方向均可實現(3+0.02L)μm 的高測量精度。
• 高精度尋邊器(OPTOEYE) 的型號。
• 測量范圍(300×170mm)，為同類產品中最大。
| 投影屏幕 | 型號 | PJ-H30A1010B | PJ-H30A2010B | PJ-H30A2017B | PJ-H30A3017B | |
| 貨號 | 303-712-1*1 | 303-713-1*1 | 303-714-1*1 | 303-715-1*1 | ||
|
投影屏幕，OPTOEYE
(內置)，電動聚焦
|
型號 | PJ-H30D1010B | PJ-H30D2010B | PJ-H30D2017B | PJ-H30D3017B | |
| 貨號 | 303-732-1*1 | 303-733-1*1 | 303-734-1*1 | 303-735-1*1 | ||
| 投影圖像 | 正像 | |||||
|
投影屏幕 |
有效直徑 | ø306mm | ||||
| 屏幕材料 | 精細磨砂玻璃 | |||||
| 屏幕旋轉 | ±360º (可顯示±370º) | |||||
| 角度讀數 | 數顯計數器 (LED) (ABS/INC 模式切換, 調零) | |||||
| 分辨力 | 1' 或 0.01º (可切換) | |||||
| 機械裝置 | 微調和鎖緊 | |||||
| 十字線 | 90º (實線) | |||||
|
投影鏡頭 |
放大倍率 |
10X (標準選件), 5X, 20X, 50X, 100X
所有物鏡具有相同焦點。內置活動半透半反鏡用作同軸反射照明。
|
||||
| 鏡頭安裝 | 卡扣安裝，3鏡頭卡扣式轉塔 | |||||
| 倍率精度 | 透射照明 | 標稱放大率小于±0.1% | ||||
| 反射照明 | 標稱放大率小于±0.15% | |||||
|
照明 |
透射照明 |
鹵素燈泡(24V，150W，50小時) (No.515530)
可變照明角度(垂直/斜反射，可調聚光鏡頭)，內置吸熱濾光片，內置冷卻風扇，無級調光控制，柔光照明
(沖擊電流降低)
|
||||
| 反射照明 |
鹵素燈泡(24V，150W，50小時) (No.515530)
可變遠心光學系統，吸熱濾光片，內置冷卻風扇，無級調光控制，柔光照明 (沖擊電流降低) 燈泡滑動更換座
|
|||||
| X / Y計數器分辨力 *2 | 0.001mm | |||||
| 測量范圍 (X×Y) | 100×100mm | 200×100mm | 200×170mm | 300×170mm | ||
| 測量精度 *3 | (3+0.02L)μm L: 測量長度 (mm) | |||||
三豐公司在確保投影儀質量的同時,為了讓用戶安心使用,所有測量儀器出庫都經過嚴格檢查！
投影儀如出現故障，精測接到通知后在24小時內可到達現場并開始維修。
